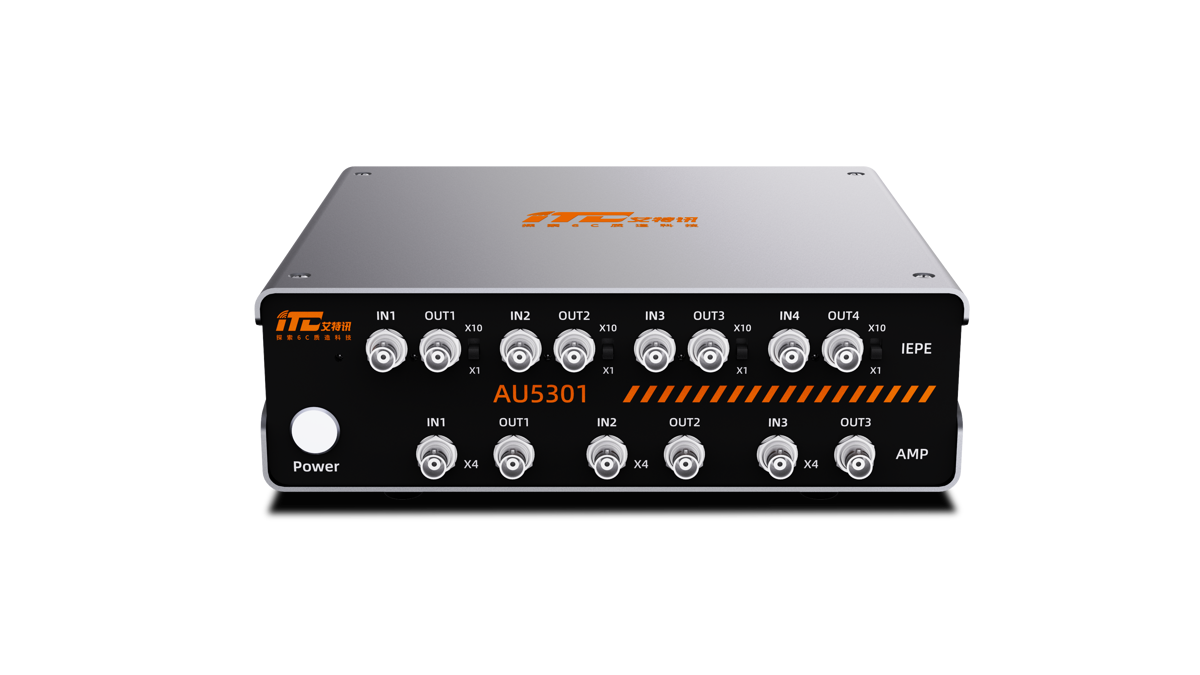

产品概述
1. 支持连接4通道IEPE供电传感器。 2. 支持×1/×10两个物理挡位增益开关。 3. 支持配合各主流采集卡/声卡使用。
技术参数
| 参数项 | 参数值 |
|---|---|
| 设备型号 | 5301 |
| IEPE通道数 | 4 |
| 功率放大通道数 | 3 |
| 工作电压 | 220V |
| 接口类型 | BNC |
| 适用温度 | ‑20℃~50℃ |
| IEPE恒流源参数 | |
| 输入阻抗 | 1Mohm |
| 输出阻抗 | 100ohm |
| 频响范围 | 5Hz~80KHz（‑3dB） |
| 本底噪声 | <‑100dBV (A 积权) |
| IEPE恒流源 | 4mA |
| 音频放大器增益 | 0dB(*1)；+20dB(*10) |
| THD+N(5Hz~80KHz) | <0.05% |
| 功率放大器参数 | |
| 输出功率 | 单通道16W |
| 放大倍数 | 12dB(*4) |
| 频响范围 | 20‑20kHz,平坦度优于0.25dB；6Hz~80KHz(‑3dB) |
| THD@1kHz,input 0.1VP @BW 20‑20kHz | <0.0005% |
| THD+N@1kHz,input 0.1VP @BW 20‑20kHz | <0.01% |
